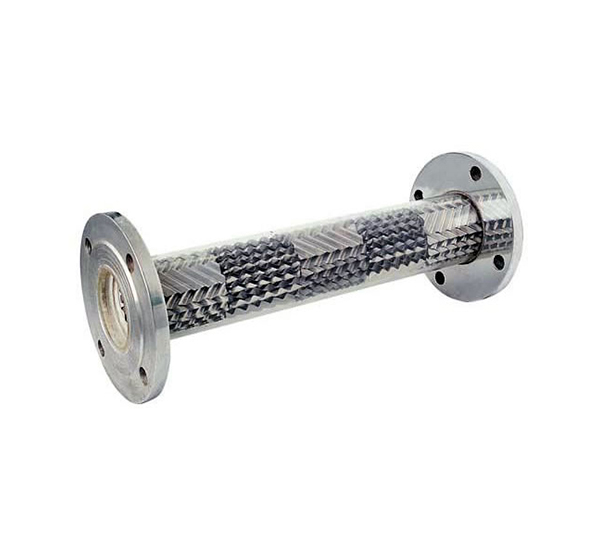

产品介绍：

静态混合器在安装时应尽可能靠近二股或多股流体的初始混合处。在不同的使用场合，它们的安装形式也有一定差别。

静态混合器安装形式：活络单元的产品通常以没有定位装置的一端为进口端；

水平或垂直（自下而上）安装，装置效果相仿；

液一固相：垂直装置（由上而下）。

注：气一液相指气相物流是工作物流，而液相物流是被动物流；

      液一气相指液相物流是工作物流，而气相物流是被动物流。

1、管道混合器安装不受方向限制，可以水平、垂直或其他组合方式；

2、管道混合器安装在架空管道上时，需要用管道支架进行固定，埋地管道可安装在检修井内；

3、投加药剂的管道由用户单位自行设计，可按全国给水排水标准图进行安装，但管内流速需要大于1.0m/s，管中压力应小于0.2MPa（FRP材质）；

4、各种药剂的投加位置，应在管道混合器混合单元前端，并大于0.3米。

工作原理：

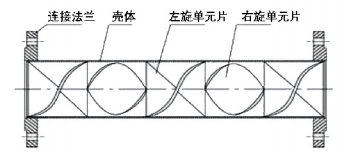

SV静态混合器的工作原理主要基于流体在管线中流动时冲击各种类型的元件，这些元件使流体在三维空间内作Z字形流动，时而左旋时而右旋，不断改变流动方向。这一过程中，流体不仅将中心液流推向周边，而且将周边流体推向中心，造成良好的径向混合效果。同时，流体在相邻元件连接处的界面上也会发生自身的旋转作用，进一步增强了混合效果。此外，流体在层流运动时会被“分割-位置移动-重新汇合”，而在湍流时，还会在断面方向产生剧烈的涡流，有很强的剪切力作用于流体，使流体进一步分割、混合。

技术参数：

特点：

1.混合效果好：SV静态混合器内部单元由精心设计的波纹片组装而成，能够高效地使不同流体在三维空间内混合，液滴分散程度可达0.52μm，不均匀度系数≤15%。

2.易于放大：SV型静态混合器便于放大，适用于大型装置，且放大效应可以忽略不计。

3.适用范围广：适用于粘度≤102厘泊的液-液、液-气、气-气的混合过程以及与混合有关的单元操作过程，包括反应、吸收、萃取、溶解、乳化等。

4.降低能耗：由于静态混合器内部没有运动部件，只有静止元件，因此能够显著降低能耗。

5.占地面积小：结构紧凑，占地面积小，便于安装和维护。

应用场景：

1.反应过程：SV静态混合器可用作硅橡胶聚合反应器、酸碱中和反应器、异丁烯水合反应器前的预混器等。

2.吸收过程：可以取代填料塔用于氢氧化钠水溶液吸收硫化氢、纯水臭氧灭菌等过程。

3.萃取过程：用于N-503萃取废水中的苯酚、中成药的提纯等。

4.乳化过程：适用于化妆品生产、燃料油掺水制备乳化燃料油等。

5.混合过程：用于煤气/液化气的混合、空气/氧气的混合、炼油厂的油品调合等。

综上所述，SV静态混合器以其优异的工作原理、特点和广泛的应用场景，在石油、化工等行业发挥着重要作用。
